高周波模具_高頻機模具
高周波模具材料選材

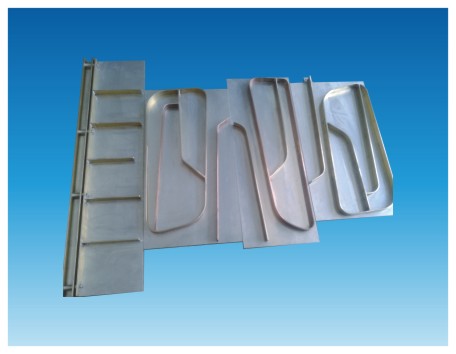

（一）高周波模具材質選擇黃銅較好，比如（以車門板壓紋銅模為例）
銅模制作方式為：
（1）依模具圖申購所須的材料規格。（含銅片、固定器及鋁板）
（2）銅條納入后須加以整平。
（3）依照圖紙相關尺寸制作出所須的形狀。
（4）拼接好模具工裝再次需要經過CNC加工完成。（銅片的高度皆等高，平行度公差需在＋－0.05㎜以內）。
（5）制作車門板固定器A（固定器A為依據圖面所給之尺寸）。
（6）將成品圖貼合在鋁板上，再將所有的銅片依圖面形狀分別以固定器將之固定于鋁板上。（固定器須于事前做妥統一規格）。
（7）將固定器A也固定于鋁板上以作為車門板尺寸之定位。
（8）制作扶持器，上方貼泡棉，其高度約低于銅模面3-5㎜。
（9）左右兩端各制作一支手把分別固定于鋁板上，以利于搬運。
（10）再確認模具各部位尺寸是否正確。
（11）試模（電流、壓力、屏流會因模具之大小而有差異）。
（二）汽車遮陽板模具（又分為外型全周熔斷及下緣車縫僅上緣熔斷兩種）
制作方式同為：
（1）依模具圖申購所須的材料規格
（2）上下模板鉆孔型削，上下模體外型以CAM程式轉換型削后送外托工熱處理HRC58度。
（3）研磨后拼接完成。
（4）試模。
（三）兩段式（又稱彈簧式）
制作方式大致與一般熔斷鋼模相同，差別在于上模加裝彈簧，先壓料再熔斷。
（四）新三興式
制作方式為：
（1）依模具圖申購所須的材料規格。（含銅片及模板）
（2）銅片納入后須先整平。
（3）將銅片依圖面制作出所須的尺寸及形狀。（此即為上下模體）
（4）分別將上下模體鎖固于上下模板。
（5）形狀尺寸以CAM程式轉換，內外皆須型削。
（6）組立＆仕上。
此方式之上模體為1：1制作，下模體則單邊小0.2㎜，經試作后發現其成品外型殘留毛邊現象非常輕微，優于傳統之作法，但其對加工精度的要求也較高。
