高頻塑料熱合機電路圖對外行在維修設備過程中有一定的參考意義，如果用戶不小心把電路圖弄丟了，日后請維修師傅對設備維修時有一定阻礙；美之電廠家告訴你關于高頻塑料熱合機常見故障維修方法，讓你輕松地拯救設備故障。
高頻塑料熱合機電路圖我們可以把它分成兩大類；一類：高壓電路圖；二類：控制電路圖；然而在使用過程中設備常見就是高壓電路故障，今天就重點講一些高頻塑料熱合機高壓電路圖相關故障排除法。

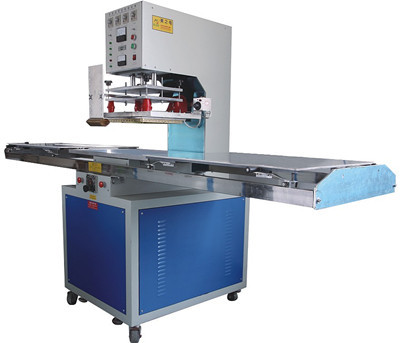

單頭滑臺高頻塑料熱合機圖片
1、高頻塑料熱合機高壓電路圖：

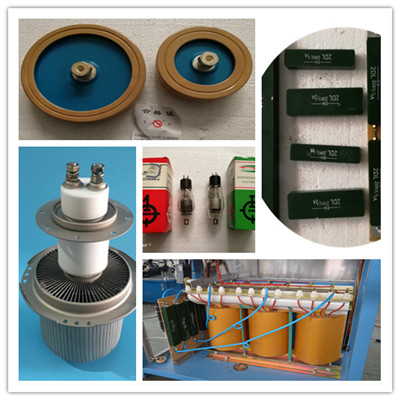

1.1我們先了解設備高壓電路圖中零部件名稱，比如。1、電子管 2、變壓器 3、二極管 4、接觸器 5、電容 6、電感 7、震蕩桶 8、管座；熟悉這些零部件的工作原理及構成，這樣能更好查出設備故障。
1.2零部件電路結構是由380V電壓經過接觸器輸送到高壓變壓器，經過二極管整流升壓上萬伏，正極端延伸至電容到管座，然后電子管發生震蕩后產生電流，簡單就是這么回事。
1.3簡易結構圖：380V電壓--接觸器--高壓變壓器--二極管--電容--電感--電容--管座--電子管--震蕩桶--電流。以上零部件任何一個出現問題都不導致機器無法工作，出現高壓故障可以查找上述零部件是否短路。

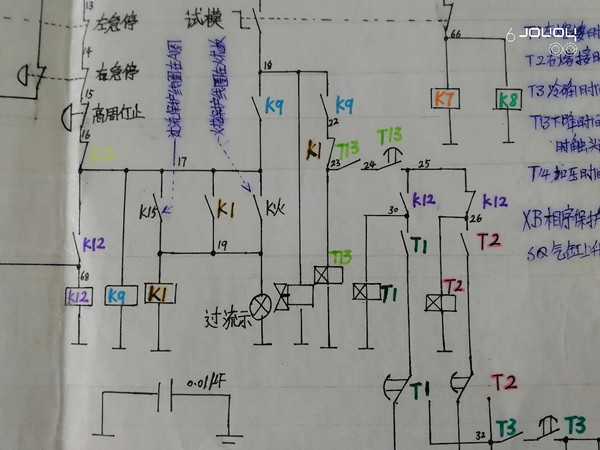

2、高頻塑料熱合機控制電路圖：
2.1多年來對高頻塑料熱合機維修經驗告訴你，這樣的設備出現控制電路故障幾率比較小，除非設備控制電路線被老鼠咬斷，要不然基本用考慮電路問題，還有一種可能就是設備年數已久一些控制電路零部件老化損壞。
2.2控制電路零部件主要有哪些：1、時間制 2、繼電器 3、按鈕開關 4、行程開關 5、電磁閥 6、氣缸 ；普通標準型高頻塑料熱合機控制電路零部件主要有這些，如果遇到控制電路故障可以測量上述這些零部件。
美之電廠家18年的專業技術對高頻塑料熱合機維修有相當成熟經驗，而且針對遠程用戶我們還開通線上維修服務，可以添加我們維修號:13914117969 ；滿足不同用戶的需求，一站式解決用戶高頻模具\生產工藝\非標設備定制.相關資訊：高頻塑料熱合機保護器不工作是啥原因？
